Szczegóły Produktu:
|
| Materiał: | Aluminium bez miedzi | Typ przedmiotu: | Światła przeciwwybuchowe |
|---|---|---|---|
| Klasa IP: | 66 | Napięcie wejściowe (v): | AC100-277V/DC12-36V |
| Gwarancja: | 5 lat | Czas pracy (godzina): | 50000 |
| High Light: | Wyjście awaryjne LED IP66,wyjście awaryjne LED 12V,36V przeciwwybuchowe światła ewakuacyjne |
||
Oświetlenie ewakuacyjne IP66 w niebezpiecznym miejscu ZNAK WYJŚCIA SERII ES02
Oznaczenie ATEX
Ⅱ 2 G Ex db IIB+H T6 Gb 2
Ⅱ 2 D Ex tb IIIC T70°C Db IP66
IP66
Oznaczenie IECEx
Ex db IIB+H T6 Gb
Ex tb IIIC T70°C Db
Obudowa: odlewane ciśnieniowo aluminium
Wskaźnik: szkło hartowane
Śruby: stal nierdzewna
Zawiesie montażowe: stal nierdzewna
Panel: szkło
Zawartość etykiety można dostosować.
Niska moc robocza dla oszczędności energii.
Wysoka szczelność do IP66.
Przepusty kablowe 3/4＂NPT lub M25.
Sposoby montażu: montaż zwieszany, ścienny i końcowy.
Drzwi otwierane na zawiasach.
Kąt wiązki optyki może być szeroki i wąski.
Znak oświetlony krawędzią.
Może być używany na zewnątrz.
Dostępne są różne języki i znaki wyjścia.
Awaryjna bateria zapasowa dla znaku wyjścia i światła punktowego na czas awaryjny 180 minut.
Dwa górne jasne reflektory punktowe można regulować w kierunku poziomym i pionowym.
Długa żywotność do 50 000 godzin.
5-letnia gwarancja.
OSTRZEŻENIE Ryzyko pożaru, porażenia prądem lub obrażeń ciała.Proszę wyłączyć zasilanie przed instalacją!
PRZECZYTAJ UWAŻNIE INSTRUKCJĘ PRZED INSTALACJĄ.ZACHOWAJ NINIEJSZĄ INSTRUKCJĘ DO WYKORZYSTANIA W PRZYSZŁOŚCI.
TEN PRODUKT MUSI BYĆ ZAINSTALOWANY ZGODNIE Z OBOWIĄZUJĄCYM KODEM INSTALACJI PRZEZ WYKWALIFIKOWANEGO ELEKTRYKA, ZNAJĄCEGO KONSTRUKCJĘ I OBSŁUGĘ PRODUKTU ORAZ ZAGROŻENIA.
Oprawy muszą być podłączone zgodnie z krajowymi przepisami elektrycznymi i wszystkimi obowiązującymi przepisami lokalnymi.Właściwe uziemienie jest wymagane dla bezpieczeństwa.
Ryzyko pożaru lub porażenia prądem.Montaż świateł wyjściowych wymaga znajomości opraw oświetleniowych i instalacji elektrycznych.NIE otwieraj obudowy, gdy jest pod napięciem.NIE próbuj instalować, jeśli nie masz odpowiednich kwalifikacji.Skontaktuj się z profesjonalnym elektrykiem.
Ryzyko pożaru lub porażenia prądem.Nadaje się do wilgotnych miejsc.Upewnij się, że zasilanie jest wyłączone przed instalacją.
Ryzyko pożaru lub porażenia prądem.Nadaje się do nieizolowanej powierzchni i ramy.
NIE NALEŻY przykrywać urządzenia wkładką izolacyjną lub podobnym materiałem.
NIE instaluj na niestabilnych, luźnych lub łamliwych powierzchniach.
NIE pozwól, aby przedmioty uderzały lub wywierały siłę na powierzchnię urządzenia.
EX-ES02C2 i EX-ES02C3: skrzynka przyłączeniowa lub awaryjna skrzynka zapasowa
| Rodzaj | Numer modelu | Wejście |
| Skrzynka przyłączeniowa | EX-ES02C2 | Maks.AC800V Przekrój kabla walutowego: 2,5 mm² 24 A Przekrój kabla: 4,0 mm² 32 A Przekrój kabla: 6,0 mm² 41A Przekrój kabla: 10mm² 57A Przekrój kabla: 16mm² 76A Przekrój kabla: 35mm² 125A Przekrój kabla: 70mm² 192A Przekrój kabla: 240mm² 400A |
| Skrzynka akumulatora | EX-ES02C3 | |
| Skrzynka przyłączeniowa | EX-ES02C2 | |
| Skrzynka akumulatora | EX-ES02C3 | |

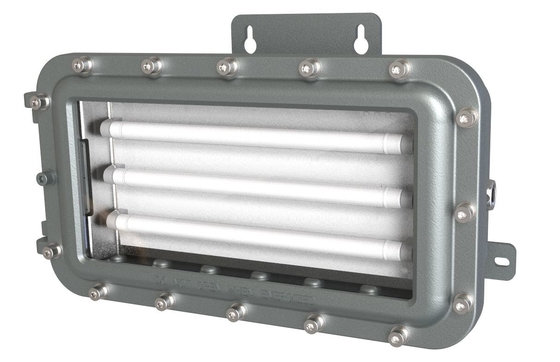

Typ A1: Oprawa
| Mieszkania | Numer modelu | Moc | Lumeny (Im) | Wejście |
| Mała obudowa | EX-5W ES02AN50 | 5W | 650 | AC100-277V przez sterownik i przez IC |
| EX-10W ES02AN50 | 10W | 1300 | ||
| EX-1*8W ES02AN40 | 8W | 1040 | ||
| Duża obudowa | EX-15W ES02A1N40 | 15W | 1950 | DC12-48V |
| EX-20W ES02A1N40 | 20W | 2600 | ||
| EX-2*8W ES02A1N40 | 16W | 2080 | ||
| EX-3*8W ES02A1N40 | 24W | 3120 |
Typ A2: Oprawa + Akumulator awaryjny
| Mieszkania | Numer modelu | Moc | Lumeny (Im) | Wejście |
| Mała obudowa | EX-5W ES02A2N50 | 5W | 650 | AC100-277V przez sterownik i przez IC DC12-48V |
| EX-10W ES02A2N50 | 10W | 1300 | ||
| EX-1*8W ES02A2N40 | 8W | 1040 | ||
| Duża obudowa | EX-15W ES02A2N40 | 15W | 1950 | |
| EX-20W ES02A2N40 | 20W | 2600 | ||
| EX-2*8W ES02A2N40 | 16W | 2080 | ||
| EX-3*8W ES02A2N40 | 24W | 3120 |
Typ B1: awaryjne wsparcie + oprawa (dwa światła punktowe)
| Mieszkania | Numer modelu | Moc | Lumeny (Im) | Wejście |
| Duża obudowa | EX-XXW ES02B1 | 7W-20W | 910-2600 | AC100-277V przez kierowcę i przez kopię zapasową ICEmergency przez trzy godziny |
Typ B2: Wpuszczone znaki EXIT
| Numer modelu | Moc | Znaki | Napięcie wejściowe |
| EX-5W ES02B2A | 5W | WYJŚCIE | AC100-277V przez kierowcę i przez IC DC12-48V |
| EX-5W ES02B2B | 5W | ||
| EX-5W ES02B2C | 5W | ||
| EX-5W ES02B2D | 5W | → | |
| EX-5W ES02B2E | 5W | ||
| EX-5W ES02B2F | 5W | ||
| EX-5W ES02B2G | 5W | ||
| EX-5W ES02B2H | 5W | → | |
| EX-5W ES02B2I | 5W | ||
| EX-5W ES02B2J | 5W | WYJŚCIE→ | |
| EX-5W ES02B2K | 5W | ← WYJŚCIE |
Typ B3: Wisiorek znak EXIT + awaryjna bateria zapasowa
| Numer modelu | Moc | Znaki | Napięcie wejściowe |
| EX-5W ES02B3A | 5W | WYJŚCIE | AC100-277V przez kierowcę i przez IC DC12-48V |
| EX-5W ES02B3B | 5W | ||
| EX-5W ES02B3C | 5W | ||
| EX-5W ES02B3D | 5W | → | |
| EX-5W ES02B3E | 5 W | ↓ | |
| EX-5W ES02B3F | 5 W | ↖ | |
| EX-5W ES02B3G | 5 W | ↙ | |
| EX-5W ES02B3H | 5 W | → | |
| EX-5W ES02B3I | 5 W | ↗ | |
| EX-5W ES02B3J | 5 W | WYJŚCIE→ | |
| EX-5W ES02B3K | 5 W | ← WYJŚCIE |

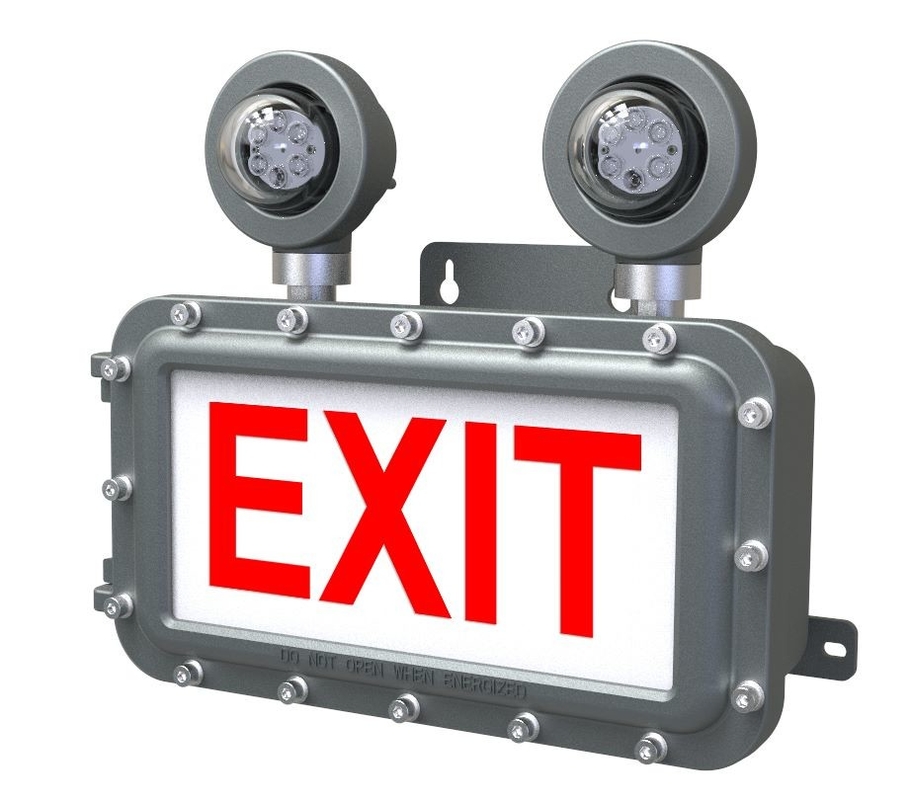

Typ B4: Znak EXIT do wbudowania + Oprawa (dwa reflektory punktowe) + Akumulator awaryjny
| Numer modelu | Moc | Znaki | Napięcie wejściowe |
| EX-7W ES02B4A | 7W | WYJŚCIE | AC100-277V przez kierowcę i przez IC DC12-48V |
| EX-7W ES02B4B | 7W | ← | |
| EX-7W ES02B4C | 7W | ↑ | |
| EX-7W ES02B4D | 7W | → | |
| EX-7W ES02B4E | 7W | ↓ | |
| EX-7W ES02B4F | 7W | ↖ | |
| EX-7W ES02B4G | 7W | ↙ | |
| EX-7W ES02B4H | 7W | → | |
| EX-7W ES02B4I | 7W | ↗ | |
| EX-7W ES02B4J | 7W | WYJŚCIE→ | |
| EX-7W ES02B4K | 7W | ← WYJŚCIE |
Typ B5: Zawieszka Znak EXIT + Oprawa (dwie sztuki reflektora) + Awaryjna bateria zapasowa
| Numer modelu | Moc | Głowa | Wyjście | Znaki | Napięcie wejściowe |
| EX-XXW ES02B5A | 7W | 7-20W | 1-5 W | WYJŚCIE | AC 100-277 V (przez kierowcę lub przez IC) DC 12-48V |
| EX-XXW ES02B5B | 7W | 7-20W | 1-5 W | ← | |
| EX-XXW ES02B5C | 7W | 7-20W | 1-5 W | ↑ | |
| EX-XXW ES02B5D | 7W | 7-20W | 1-5 W | → | |
| EX-XXW ES02B5E | 7W | 7-20W | 1-5 W | ↓ | |
| EX-XXW ES02B5F | 7W | 7-20W | 1-5W | ||
| EX-XXW ES02B5G | 7W | 7-20W | 1-5W | ||
| EX-XXW ES02B5H | 7W | 7-20W | 1-5W | → | |
| EX-XXW ES02B5I | 7W | 7-20W | 1-5W | ||
| EX-XXW ES02B5J | 7W | 7-20W | 1-5W | WYJŚCIE→ | |
| EX-XXW ES02B5K | 7W | 7-20W | 1-5W | ← WYJŚCIE |
XX= Numer „7~20” reprezentuje moc w watach.
Typ C&D: Światło awaryjne
| Mieszkania | Numer modelu | Moc | Czas awaryjny | Napięcie wejściowe |
| Model C | EX-3W ES02C | 3W | 180 minut | AC100-277V (przez kierowcę i przez IC) |
| EX-5W ES02C | 5W | 180 minut | ||
| EX-10W ES02C | 10W | 180 minut | ||
| Model D | EX-3W ES02D | 3W | 180 minut | AC100-277V (przez kierowcę i przez IC) |
| EX-5W ES02D | 5W | 180 minut | ||
| EX-10W ES02D | 12W | 180 minut |
| Model | Ilość/karton | Długość (cm) | Szerokość (cm) | Wzrost (cm) | Waga netto (kg) | Waga brutto (kg) |
| ES02A | 1 szt. | 46 | 27 | 23 | 9,5 | 11,5 |
| ES02B01 | 1 szt. | 66 | 51 | 26 | 18 | 21 |
| ES02B02 | 1 szt. | 56 | 51 | 26 | 12 | 14,5 |
| ES02B03 | 1 szt. | 46 | 51 | 26 | 11 | 13 |
| ES02B04 | 1 szt. | 46 | 51 | 26 | 10,5 | 12,5 |
| ES02C | 1 szt. | 44 | 43,4 | 28,6 | 9 | 11 |
| ES02D | 1 szt. | 44 | 41,5 | 34 | 8,8 | 10,8 |
Montaż ścienny z uchwytem:
Montaż ścienny z ramieniem:
Typ B5
