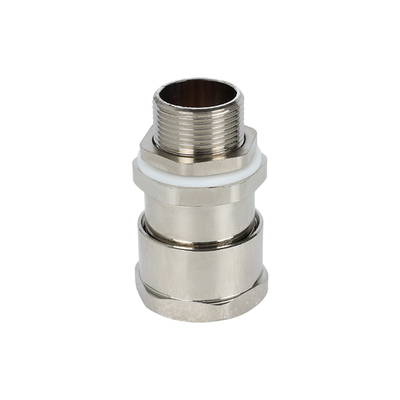

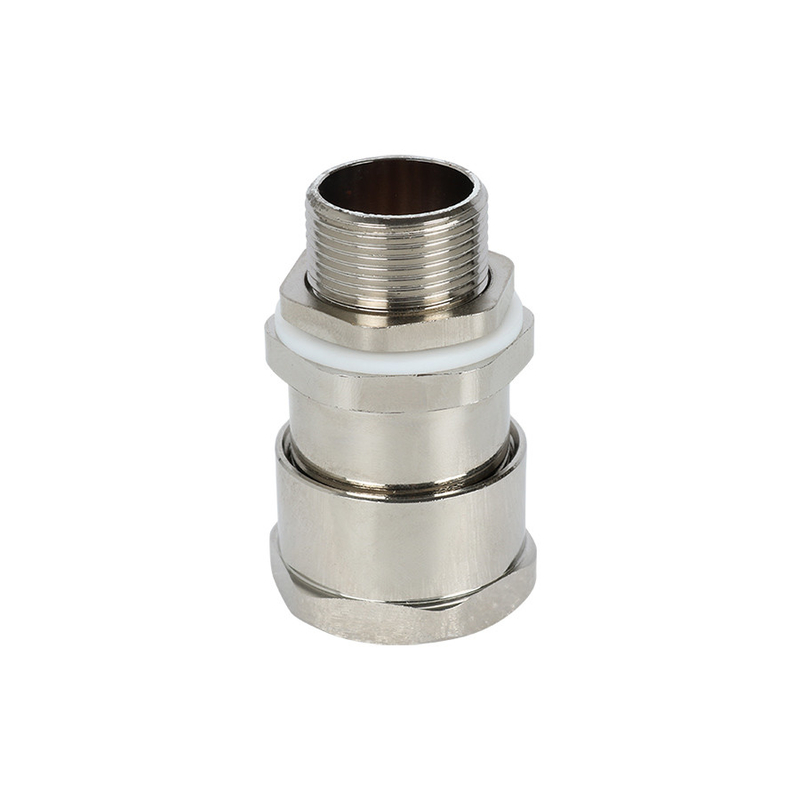

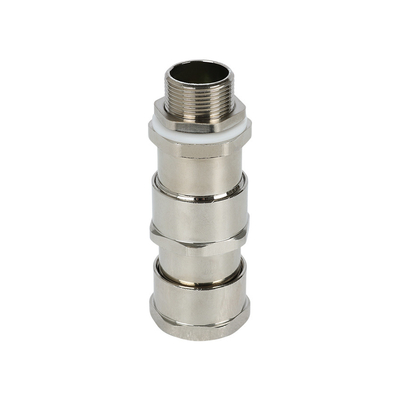

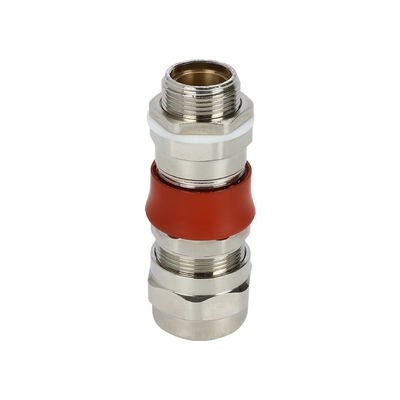

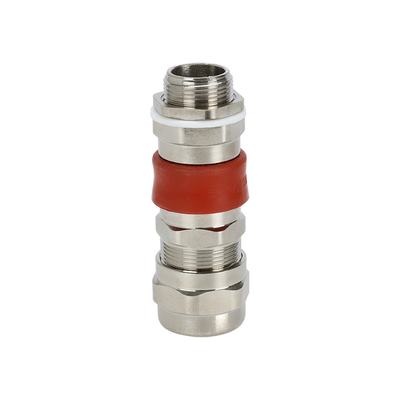

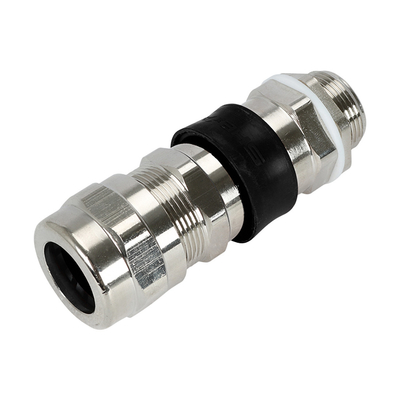

Metalowy wodoodporny kabel przeciwwybuchowy Mosiądz IP66

Metal Wodoodporny i pyłoszczelny mosiądz IP66 ATEXDławik kablowy prosty

• EX-QM01-A1

• CECHY

Certyfikaty ATEX i IECEx do bezpiecznego użytkowania w atmosferach potencjalnie wybuchowych

Uszczelnienie pojedyncze, odpowiednie dla kabli nieopancerzonych.

Ex e, struktura.

Stopień ochrony: IP66/IP68.

• APLIKACJA

• DANE TECHNICZNE

Oznaczenie ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex tb (C Db IP66/IP68)

Oznaczenie ATEX

Ex eb ⅡC Gb

Ex tb (C Db IP66/IP68)

Normy

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura otoczenia:-50 ℃ Tamb ≦ + 80 ℃

Gwint przyłączeniowy: gwint metryczny, gwint NPT

• TABELA DOBORU DŁAWIK KABLOWYCH

Rozmiar gruczołu	Dostępny gwint wejściowy AG (mm)		Całkowita średnica kabla ΦB (mm)		Minimalna długość gwintu GL (mm)	Występ nominalny Długość L(mm)	W poprzek mieszkania/narożnik S(ΦE) (mm)
	Metryczny	NPT	Min	Maks.
16	M16*1,5	NPT3/8	9,5	12	16	30	27(29)
20	M20*1,5	NPT1/2	9,5	16,5	16	30	27(29)
25	M25 * 1,5	NPT3/4	14	20	16	38	34(37)
32	M32*1,5	NPT1	18	26	18	44	40(44)
40	M40 * 1,5	NPT1 1/4	24	32,5	18	46	50(55)
50	M50*1,5	NPT1 1/2	30	41	20	50	60(67)
63	M63*1,5	NPT2	40	52	21	64	68(73)
75	M75*1,5	NPT2 1/2	50	65	22	70	86(89)
90	M90 * 1,5	NPT3	62	77	22	80	102(105)

• SCHEMAT

• PRZEWODNIK ZAMÓWIEŃ

• EX-QM03-C1K

• CECHY

Certyfikaty ATEX i IECEx do bezpiecznego użytkowania w potencjalnie wybuchowych atmosferach

Pojedyncze uszczelnienie, odpowiednie dla kabla zbrojonego.

Obowiązuje w całym zakresie temperatur od -50°C do 80°C (-58°F do 176°F)

Stopień ochrony: IP66/IP68

• APLIKACJA

• DANE TECHNICZNE

Oznaczenie ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Oznaczenie IECEx

Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Normy

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura otoczenia:-50 ℃ ≦ Tamb ≦ +80 ℃

Gwint przyłączeniowy: gwint metryczny, gwint NPT

• TABELA DOBORU DŁAWNICY KABLOWEJ

Rozmiar gruczołu	Dostępny gwint wejściowy AG (mm)		Całkowita średnica kabla			Minimalna długość gwintu GL (mm)	Występ nominalny Długość L (mm)	Poprzeczne mieszkania/narożnik S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Metryczny	NPT	min	Maks	Maks
16	M16*1,5	NPT3/8	9.5	12	/	16	65	24(29)
20	M20*1,5	NPT1/2	9.5	16,5	/	16	67	30(34)
25	M25*1,5	NPT3/4	14	20	/	16	71	36(40)
32	M32*1,5	NPT1	18	26	/	18	76	45(51)
40	M40*1,5	NPT1 1/4	24	32,5	/	18	76	55(61)
50	M50*1,5	NPT1 1/2	30	41	/	20	91	68(74)
63	M63*1,5	NPT2	40	52	/	21	98	86(95)
75	M75*1,5	NPT2 1/2	50	65	/	22	102	95(109)

• SCHEMAT

• PRZEWODNIK ZAMAWIANIA



• EX-QM04-B1K

• CECHY

Certyfikaty ATEX i IECEx do bezpiecznego użytkowania w atmosferach potencjalnie wybuchowych

Podwójna uszczelka, odpowiednia do kabli zbrojonych.

Obowiązuje w całym zakresie temperatur od -50°C do 80°C (-58ºF do 176ºF)

Stopień ochrony: IP66/IP68.

• APLIKACJA

• DANE TECHNICZNE

Oznaczenie ATEX

Ⅱ2 GD Ex eb C Gb/ Ex db ⅡC Gb

Ex tb (C Db IP66/IP68)

Oznaczenie IECEx

Ex eb C Gb/ Ex db C Gb

Ex tb (C Db IP66/IP68)

Normy

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura otoczenia: -50 ℃ Tamb ≦ + 80 ℃

Gwint przyłączeniowy: gwint metryczny, gwint NPT

• TABELA DOBORU DŁAWIK KABLOWYCH

Rozmiar gruczołu	Dostępny gwint wejściowy AG (mm)		Całkowita średnica kabla				Minimalna długość gwintu GL (mm)	Występ nominalny Długość L(mm)	W poprzek mieszkania/narożnik S(ΦE) (mm)
			ΦB (mm)		ΦC (mm)
	Metryczny	NPT	Min	Maks.	Min	Maks.
16	M16*1,5	NPT3/8	9,5	12	6,5	10,5	16	65	24(29)
20	M20*1,5	NPT1/2	9,5	16,5	10	14,5	16	67	30(34)
25	M25 * 1,5	NPT3/4	14	20	12,5	19,5	16	71	36(40)
32	M32*1,5	NPT1	18	26	19	25,5	18	76	45(51)
40	M40 * 1,5	NPT1 1/4	24	32,5	25	31	18	76	55(61)
50	M50*1,5	NPT1 1/2	30	41	31,5	43	20	91	68(74)
63	M63*1,5	NPT2	40	52	42,5	50	21	98	86(95)
75	M75*1,5	NPT2 1/2	50	65	54,5	65	22	102	95(109)

• SCHEMAT

• PRZEWODNIK ZAMAWIANIA

• EX-QM05-C1K



• CECHY

Certyfikaty ATEX i IECEx do bezpiecznego użytkowania w atmosferach potencjalnie wybuchowych

Uszczelnienie pojedyncze, odpowiednie do kabli zbrojonych.

Obowiązuje w całym zakresie temperatur od -50°C do 80°C (-58ºF do 176ºF)

Stopień ochrony: IP66/IP68.

• APLIKACJA

Oznaczenie ATEX

Ⅱ2 GD Ex eb C Gb/ Ex db ⅡC Gb

Ex tb (C Db IP66/IP68)

Oznaczenie IECEx

Ex eb C Gb/ Ex db C Gb

Ex tb (C Db IP66/IP68)

Normy

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura otoczenia: -50 ℃ Tamb ≦ + 80 ℃

Gwint przyłączeniowy: gwint metryczny, gwint NPT

• TABELA DOBORU DŁAWIK KABLOWYCH

Rozmiar gruczołu	Dostępny gwint wejściowy AG (mm)		Całkowita średnica kabla			Minimalna długość gwintu L1 (mm)	Całkowita długość l (mm)	W poprzek mieszkania/narożnik S(ΦE) (mm)
			ΦB (mm)		ΦC (mm)
	Metryczny	NPT	Min	Maks.	Maks.
16	M16*1,5	NPT3/8	7	16	8	15	85	24(27)
20	M20*1,5	NPT1/2	7	16	10,5	15	87	24(27)
25	M25 * 1,5	NPT3/4	14	20	15	15	88	30(33)
32	M32*1,5	NPT1	18	25	20	17	96	36(39)
40	M40 * 1,5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50*1,5	NPT1 1/2	31	40	31	19	108	55(60)
63	M63*1,5	NPT2	41	50	41	20	118	68(73)
75	M75*1,5	NPT2 1/2	52	63	55	21	124	86(89)
90	M90*1,5	NPT3	65	76	65	24	128	96(99)

• SCHEMAT

• PRZEWODNIK ZAMÓWIEŃ

• EX-QM06-B1K

• CECHY

Certyfikaty ATEX i IECEx do bezpiecznego użytkowania w potencjalnie wybuchowych atmosferach

Podwójne uszczelnienie, odpowiednie dla kabla zbrojonego.

Obowiązuje w całym zakresie temperatur od -50°C do 80°C (-58°F do 176°F)

Stopień ochrony: IP66/IP68.

• APLIKACJA

• DANE TECHNICZNE

Oznaczenie ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Oznaczenie ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normy

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura otoczenia:-50 ℃ ≦ Tamb ≦ +80 ℃

Gwint przyłączeniowy: gwint metryczny, gwint NPT

• TABELA DOBORU DŁAWNICY KABLOWEJ

Rozmiar gruczołu	Dostępny gwint wejściowy (mm)		Całkowita średnica kabla				Minimalna długość gwintu L1 (mm)	Długość całkowita L (mm)	Poprzeczne mieszkania/narożnik S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Metryczny	NPT	min	Maks	min	Maks
16	M16*1,5	NPT3/8	7	16	5	8	15	85	24(27)
20	M20*1,5	NPT1/2	7	16	5	10,5	15	87	24(27)
25	M25*1,5	NPT3/4	14	20	8	15	15	88	30(33)
32	M32*1,5	NPT1	18	25	11	20	17	96	36(39)
40	M40*1,5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50*1,5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	M63*1,5	NPT2	41	50	30	41	20	118	68(73)
75	M75*1,5	NPT2 1/2	52	63	42	55	21	124	86(89)
90	M90*1,5	NPT3	65	76	52	65	24	128	96(99)

• SCHEMAT

• PRZEWODNIK ZAMÓWIEŃ

• EX-QM10-B1

• CECHY

Certyfikaty ATEX i IECEx do bezpiecznego użytkowania w potencjalnie wybuchowych atmosferach

Pojedyncze uszczelnienie, odpowiednie dla kabla niezbrojonego

Struktura Ex d.

Stopień ochrony: IP66/IP68.

• APLIKACJA

• DANE TECHNICZNE

Oznaczenie ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Oznaczenie ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Normy

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura otoczenia:-50 ℃ ≦ Tamb ≦ +80 ℃

Gwint przyłączeniowy: gwint metryczny, gwint NPT

• TABELA DOBORU DŁAWNICY KABLOWEJ

Rozmiar gruczołu	Dostępny gwint wejściowy (mm)		Całkowita średnica kabla ΦB (mm)		Minimalna długość gwintu L1 (mm)	Długość całkowita L (mm)	Poprzeczne mieszkania/narożnik S(ΦE) (mm)
	Metryczny	NPT	min	Maks
16	M16*1,5	NPT3/8	4	7	16	62	27(29)
20	M20*1,5	NPT1/2	5	8	16	62	27(29)
25	M25 * 1,5	NPT3/4	8	12	16	62	30(33)
32	M32*1,5	NPT1	12	16	18	67	38(42)
40	M40 * 1,5	NPT1 1/4	16	24	20	77	45(50)
50	M50*1,5	NPT1 1/2	18	28	20	79	55(60)
63	M63*1,5	NPT2	25,5	38	20	81	68(73)
75	M75*1,5	NPT2 1/2	29	46	20	100	85(89)
90	M90 * 1,5	NPT3	41	60	21	100	98(102)

• SCHEMAT

• PRZEWODNIK ZAMAWIANIA

• EX-QM10-B1

• CECHY

Certyfikaty ATEX i IECEx do bezpiecznego użytkowania w atmosferach potencjalnie wybuchowych

Pojedyncza uszczelka, odpowiednia do kabli nieopancerzonych

Konstrukcja Ex d.

Stopień ochrony: IP66/IP68.

• APLIKACJA

• DANE TECHNICZNE

Oznaczenie ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb (C Db IP66/IP68)

Oznaczenie ATEX

Ex eb C Gb/ Ex db C Gb

Ex tb (C Db IP66/IP68)

Normy

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura otoczenia: -50 ℃ Tamb ≦ + 80 ℃

Gwint przyłączeniowy: gwint metryczny, gwint NPT

• TABELA DOBORU DŁAWIK KABLOWYCH

Rozmiar gruczołu	Dostępny gwint wejściowy (mm)		Całkowita średnica kabla ΦB (mm)		Minimalna długość gwintu L1 (mm)	Nominalna długość występu (mm)	W poprzek mieszkania/narożnik S(ΦE) (mm)
	Metryczny	NPT	Min	Maks.
16	M16*1,5	/	5	8	15	30	24(27)
20	M20*1,5	NPT1/2	7,5	11,5	15	30	24(27)
25	M25 * 1,5	NPT3/4	11	14,5	15	30	30(33)
32	M32*1,5	NPT1	14	20	20	32	36(39)
40	M40 * 1,5	NPT1 1/4	19	20	20	32	45(50)
50	M50*1,5	NPT1 1/2	25	32	20	36	55(60)
63	M63*1,5	NPT2	31,5	42,5	20	37	68(73)

• SCHEMAT

• PRZEWODNIK ZAMAWIANIA

• EX-QM13-B1T

• CECHY

Certyfikaty ATEX i IECEx do bezpiecznego użytkowania w atmosferach potencjalnie wybuchowych

Pojedyncza uszczelka, odpowiednia do kabli nieopancerzonych

Konstrukcja Ex d.

Stopień ochrony: IP66/IP68.

• APLIKACJA

• DANE TECHNICZNE

Oznaczenie ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb (C Db IP66/IP68)

Oznaczenie ATEX

Ex eb C Gb/ Ex db C Gb

Ex tb (C Db IP66/IP68)

Normy

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura otoczenia: -50 ℃ Tamb ≦ + 80 ℃

Gwint przyłączeniowy: gwint metryczny, gwint NPT

• TABELA DOBORU DŁAWIK KABLOWYCH

Rozmiar gruczołu	Dostępny gwint wejściowy (mm)		Całkowita średnica kabla ΦB (mm)		Minimalna długość gwintu L1 (mm)	Nominalna długość występu (mm)	W poprzek mieszkania/narożnik S(ΦE) (mm)
	Metryczny	NPT	Min	Maks.
16	M16*1,5	/	5	8	15	40	24(27)
20	M20*1,5	NPT1/2	7,5	11,5	15	40	24(27)
25	M25 * 1,5	NPT3/4	11	14,5	15	40	30(33)
32	M32*1,5	NPT1	14	20	20	44	36(39)
40	M40 * 1,5	NPT1 1/4	19	20	20	48	45(50)
50	M50*1,5	NPT1 1/2	25	32	20	49	55(60)
63	M63*1,5	NPT2	31,5	43,5	20	63	68(73)

• SCHEMAT

• PRZEWODNIK ZAMAWIANIA

• EX-QM18-C1

• CECHY

Certyfikaty ATEX i IECEx do bezpiecznego użytkowania w atmosferach potencjalnie wybuchowych

Pojedyncza uszczelka, odpowiednia do kabli nieopancerzonych

Konstrukcja Ex d.

Stopień ochrony: IP66/IP68.

• APLIKACJA

• DANE TECHNICZNE

Oznaczenie ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb (C Db IP66/IP68)

Oznaczenie ATEX

Ex eb C Gb/ Ex db C Gb

Ex tb (C Db IP66/IP68)

Normy

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura otoczenia: -50 ℃ Tamb ≦ + 80 ℃

Gwint przyłączeniowy: gwint metryczny, gwint NPT

• TABELA DOBORU DŁAWIK KABLOWYCH

Rozmiar gruczołu	Dostępny gwint wejściowy (mm)		Całkowita średnica kabla ΦB (mm)		Minimalna długość gwintu L1 (mm)	Nominalna długość występu (mm)	W poprzek mieszkania/narożnik S(ΦE) (mm)
	Metryczny	NPT	Min	Maks.
16	M16*1,5	/	5	8	15	57	24(27)
20	M20*1,5	NPT1/2	5	8	15	57	24(27)
20	M20*1,5	NPT1/2	7,5	11,5	15	57	24(27)
25	M25 * 1,5	NPT3/4	11	14,5	15	57	30(33)
32	M32*1,5	NPT1	14	20	20	59	36(39)
40	M40 * 1,5	NPT1 1/4	19	26	20	60	45(50)
50	M50*1,5	NPT1 1/2	25	32	20	62	55(60)
63	M63*1,5	NPT2	31,5	43,5	20	73	68(73)

• SCHEMAT

• PRZEWODNIK ZAMAWIANIA



• EX-QM21-C1K

• CECHY

Certyfikaty ATEX i IECEx do bezpiecznego użytkowania w atmosferach potencjalnie wybuchowych

Uszczelnienie pojedyncze, odpowiednie dla kabli nieopancerzonych.

Obowiązuje w całym zakresie temperatur od -50°C do 80°C (-58ºF do 176ºF)

Stopień ochrony: IP66/IP68.

• APLIKACJA

• DANE TECHNICZNE

Oznaczenie ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb (C Db IP66/IP68)

Oznaczenie ATEX

Ex eb C Gb/ Ex db C Gb

Ex tb (C Db IP66/IP68)

Normy

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura otoczenia: -50 ℃ Tamb ≦ + 80 ℃

Gwint przyłączeniowy: gwint metryczny, gwint NPT

• TABELA DOBORU DŁAWIK KABLOWYCH

Rozmiar gruczołu	Dostępny gwint wejściowy (mm)		Całkowita średnica kabla			Minimalna długość gwintu L1 (mm)	Całkowita długość L (mm)	W poprzek mieszkania/narożnik S(ΦE) (mm)
			ΦB (mm)		ΦC (mm)
	Metryczny	NPT	Min	Maks.	Maks.
16	M16*1,5	NPT3/8	9,5	12	7	16	66	27(29)
20	M20*1,5	NPT1/2	9,5	16,5	12	16	66	27(29)
25	M25 * 1,5	NPT3/4	14	20	17	16	68	34(37)
32	M32*1,5	NPT1	18	26	23	18	77	40(44)
40	M40 * 1,5	NPT1 1/4	24	32,5	30	18	81	50(55)
50	M50*1,5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63*1,5	NPT2	40	52	52	21	96	68(73)
75	M75*1,5	NPT2 1/2	50	65	62	22	114	86(89)
90	M90 * 1,5	NPT3	62	77	66	22	119	102(105)

• SCHEMAT

• PRZEWODNIK ZAMAWIANIA

• EX-QM22-B1K

• CECHY

Certyfikaty ATEX i IECEx do bezpiecznego użytkowania w atmosferach potencjalnie wybuchowych

Podwójna uszczelka, odpowiednia do kabli zbrojonych.

Obowiązuje w całym zakresie temperatur od -50°C do 80°C (-58ºF do 176ºF)

Stopień ochrony: IP66/IP68.

• APLIKACJA

• DANE TECHNICZNE

Oznaczenie ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb (C Db IP66/IP68)

Oznaczenie ATEX

Ex eb C Gb/ Ex db C Gb

Ex tb (C Db IP66/IP68)

Normy

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura otoczenia: -50 ℃ Tamb ≦ + 80 ℃

Gwint przyłączeniowy: gwint metryczny, gwint NPT

• TABELA DOBORU DŁAWIK KABLOWYCH

Rozmiar gruczołu	Dostępny gwint wejściowy (mm)		Całkowita średnica kabla				Minimalna długość gwintu L1 (mm)	Całkowita długość L (mm)	W poprzek mieszkania/narożnik S(ΦE) (mm)
			ΦB (mm)		ΦC (mm)
	Metryczny	NPT	Min	Maks.	Min	Maks.
16	M16*1,5	NPT3/8	9,5	12	5	8	15	66	27(29)
20	M20*1,5	NPT1/2	9,5	16,5	8	10,5	15	66	27(29)
25	M25 * 1,5	NPT3/4	14	20	10	15	15	68	34(37)
32	M32*1,5	NPT1	18	26	15	19,5	19	77	40(44)
40	M40 * 1,5	NPT1 1/4	24	32,5	19	26	19	81	50(55)
50	M50*1,5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	M63*1,5	NPT2	40	52	31,5	40	19	96	68(73)
75	M75*1,5	NPT2 1/2	50	65	38	50	19	114	86(89)
90	M90 * 1,5	NPT3	62	77	54,5	62	19	119	102(105)

• SCHEMAT



• PRZEWODNIK ZAMAWIANIA

•

  FAQ

  Q1.Czy mogę zamówić próbkę?

  Tak, zapraszamy na przykładowe zamówienie do przetestowania i sprawdzenia jakości.Dopuszczalne są próbki mieszane.
  Q2.A co z czasem realizacji?
  Próbka potrzebuje 3-5 dni, czas masowej produkcji potrzebuje 1-2 tygodni na ilość zamówienia
  P3: Jak radzić sobie z wadliwym?
  Po pierwsze, nasze produkty są produkowane w ścisłym systemie kontroli jakości, a wskaźnik wadliwości będzie mniejszy niż 0,2%.
  Po drugie, w okresie gwarancyjnym wyślemy nowe światła z nowym zamówieniem na niewielką ilość.W przypadku wadliwych produktów wsadowych, my
  naprawi je i ponownie wyśle ​​do Ciebie lub omówimy rozwiązanie, w tym ponowne wezwanie zgodnie z rzeczywistą sytuacją.
