Szczegóły Produktu:
|
| Materiał: | Aluminium bez miedzi | Typ przedmiotu: | Światła przeciwwybuchowe |
|---|---|---|---|
| Źródło światła: | DOPROWADZIŁO | Klasa IP: | IP66/67 |
| Temperatura pracy (℃): | -60- 55 | Gwarancja: | 5 lat |
| Podkreślić: | Akcesoria oświetleniowe przeciwwybuchowe,akcesoria oświetleniowe LED,wtyczka i gniazdo IP66 |
||

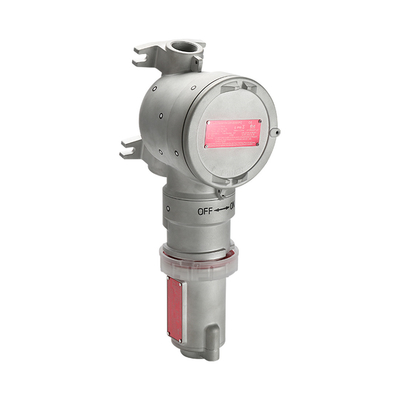

Wtyczka i gniazdo LED przeciwwybuchowe CZ81
Aluminiowa obudowa przeciwwybuchowa bez miedzi.
Powierzchnia spryskana plastikiem.
Opcjonalnie trzy rodzaje obudów.
Wtyczki należy wyciągać tylko wtedy, gdy wyłącznik jest wyłączony; włącz zasilanie po włożeniu wtyczki.
Stopień ochrony: IP66/IP67
PRZEWODNIK ZAMAWIANIA
Oznaczenie ATEX
Ⅱ 2 G Ex db ⅡC T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66/IP67
Oznaczenie IECEx
Ex db ⅡC T6 Gb
Ex tb ⅢC T80℃ Db IP66/IP67
Oznaczenie UL1203
Klasa I, Dział 1, Grupy B, C, D
Klasa I, Dywizja 2, Grupy B, C, D
Klasa II, Dywizja 1, Grupy E, F, G
Klasa II, Dywizja 2, Grupy F, G
Klasa III
Standard
EN 60079-0, EN 60079-1, EN 60079-31;IEC 60079-0, IEC 60079-1, IEC 60079-31
Wejście kabla gniazda
EX-CZ81-16: 2×M25×1,5(3P/4P), 2×M32×1,5(5P);EX-CZ81-32: 2×M32×1,5
Podłącz wejście kablowe
EX-CZ81-16: 1×M25×1,5(3P/4P), 1×M32×1,5(5P);EX-CZ81-32: 1×M32×1,5
Powierzchnia przekroju kabla
EX-CZ81-16: 2,5 mm²~4 mm²;EX-CZ81-32: 4 mm²~6 mm²
Temperatura otoczenia:-60℃ do +55℃
| Napięcie | Aktualny | Numer bieguna | H |
| AC:100-130V | 16A | 2P＋E | 4 |
| AC:200-250V | 6 | ||
| AC:100-130V | 3P (PE) | 4 | |
| AC:200-250V | 9 | ||
| AC:380-415V | 6 | ||
| AC:480-500V | 7 | ||
| AC:600-690V | 5 | ||
| AC: 57/100-75/130V | 3P (NPE) | 4 | |
| AC:120/208-144/250V | 9 | ||
| AC:200/346-240/415V | 6 | ||
| AC:277/480-288/500V | 7 | ||
| AC:347/600-400/690V | 5 |
| Napięcie | Aktualny | Numer bieguna | H |
| AC:200-250V | 32A | 2P (PE) 3P (PE) | 6 |
| AC:200-250V | 9 | ||
| AC:380-415V | 6 | ||
| AC:480-500V | 7 | ||
| AC:600-690V | 5 | ||
| AC:120/208-144/250V | 3P (NPE) | 9 | |
| AC:200/346-240/415V | 6 | ||
| AC:277/480-288/500V | 7 | ||
| AC:347/600-400/960V | 5 |

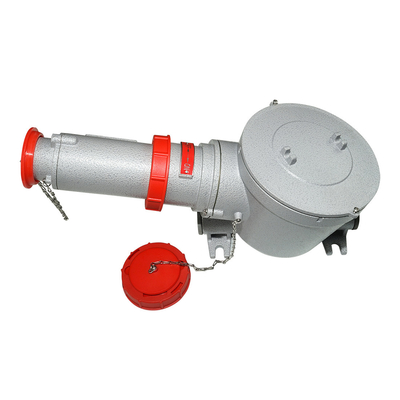

Obudowa przeciwwybuchowa z aluminium bez miedzi.
Powierzchnia spryskana plastikiem.
Opcjonalnie trzy rodzaje obudów.
Wtyczki należy wyciągać tylko wtedy, gdy wyłącznik jest wyłączony;włącz zasilanie po włożeniu wtyczki.
Oznaczenie ATEX
Ⅱ 2 G Ex db ⅡC T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66/IP67
Oznaczenie IECEx
Ex db ⅡC T6 Gb
Ex tb ⅢC T80℃ Db IP66/IP67
Oznaczenie UL1203
Klasa I, Dział 1, Grupy B, C, D
Klasa I, Dywizja 2, Grupy B, C, D
Klasa II, Dywizja 1, Grupy E, F, G
Klasa II, Dywizja 2, Grupy F, G
Klasa III
Standard
EN 60079-0, EN 60079-1, EN 60079-31
IEC 60079-0, IEC 60079-1, IEC 60079-31
Temperatura otoczenia: -60 ℃ do + 55 ℃
Napięcie znamionowe: patrz tabela poniżej
Prąd znamionowy: 63A
Stopień ochrony: IP66-IP67
Wejście kabla gniazda: 2 × M40 × 1,5
Wejście kabla z wtyczką: 1 × M50 × 1,5
Powierzchnia przekroju kabla: 10mm²~16mm²
|
Napięcie |
Aktualny |
Numer bieguna |
H |
|
AC:200-25-V |
63A |
3P (PE) |
9 |
|
AC:380-415V |
6 |
||
|
AC:480-500V |
7 |
||
|
AC:600-690V |
5 |
||
|
AC:200/346-240/415V |
3P (NPE) |
6 |
|
|
AC:277/480-288/500V |
7 |
CECHY

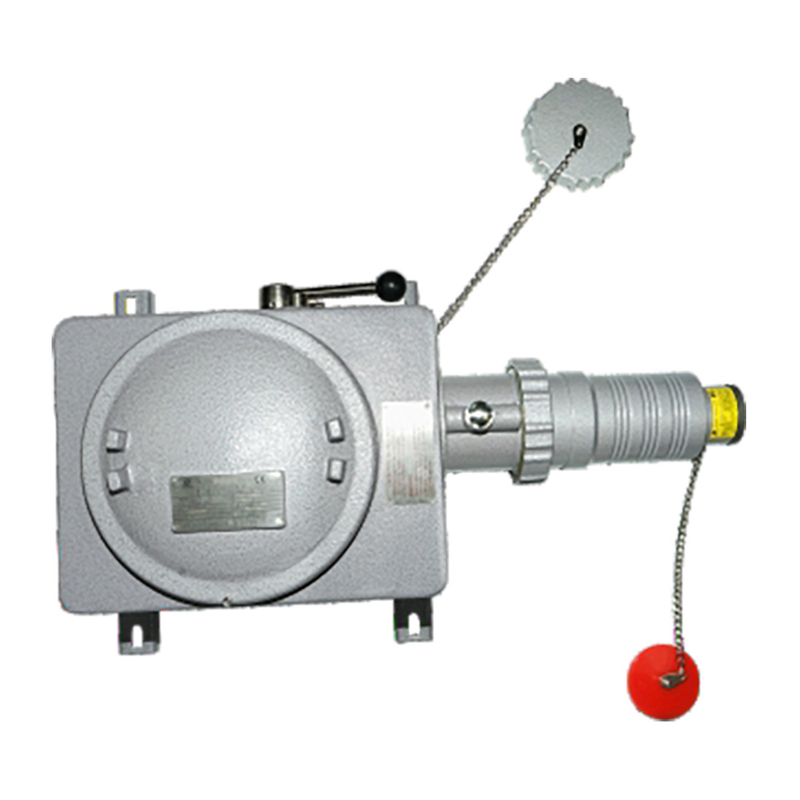

Obudowa przeciwwybuchowa z aluminium bez miedzi.
Powierzchnia spryskana plastikiem.
Opcjonalnie trzy rodzaje obudów.
Wtyczki należy wyciągać tylko wtedy, gdy wyłącznik jest wyłączony;włącz zasilanie po włożeniu wtyczki.
Oznaczenie ATEX
Ⅱ 2 G Ex db ⅡC T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66/IP67
Oznaczenie IECEx
Ex db ⅡC T6 Gb
Ex tb ⅢC T80℃ Db IP66/IP67
Oznaczenie UL1203
Klasa I, Dział 1, Grupy B, C, D
Klasa I, Dywizja 2, Grupy B, C, D
Klasa II, Dywizja 1, Grupy E, F, G
Klasa II, Dywizja 2, Grupy F, G
Klasa III
Standard
EN 60079-0, EN 60079-1, EN 60079-31
IEC 60079-0, IEC 60079-1, IEC 60079-31
Temperatura otoczenia: -60 ℃ do + 55 ℃
Napięcie znamionowe: patrz tabela poniżej
Prąd znamionowy: 125A
Stopień ochrony: IP66-IP67
Wejście kabla gniazda: 1 × M63 × 1,5
Wejście kabla z wtyczką: 1 × M50 × 1,5
Powierzchnia przekroju kabla: 25mm²~35mm²
| Napięcie | Aktualny | Numer bieguna | H |
| AC:200-25-V | 125V | 3P (PE) | 9 |
| AC:380-415V | 6 | ||
| AC:480-500V | 7 | ||
| AC:600-690V | 5 | ||
| AC:200/346-240/415V | 3P (NPE) | 6 | |
| AC:277/480-288/500V | 7 |
