Klasa 1 Dział 1 Przeciwwybuchowa skrzynka przyłączeniowa ABS

Seria wybuchowa PD61



• Cechy:

Aluminium bez miedzi, powierzchnia spryskana tworzywem sztucznym.

Obudowa ognioszczelna typu Ex d.

Może być używany jako skrzynka zaciskowa, skrzynka rozdzielcza i skrzynka sterownicza.

Stopień ochrony: IP66.

• Aplikacja:

• Dane techniczne:

Oznaczenie ATEX: Ⅱ 2 G Ex db ⅡB+H₂ T□ Gb 1)

Ⅱ 2 D Ex tb ⅢC T□ Db IP66

Uwaga: Patrz dane techniczne EX-PD61-JX-IIB, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD

Oznaczenie IECEx: Ex db B+H₂ T□ Gb 1)

Ex tb ⅢC T□ Db IP66

Uwaga: Patrz dane techniczne EX-PD61-JX-IIB, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD

Oznaczenie UL1203: Klasa I, Dział 1, Grupy C, D

Klasa I, Dział 2, Grupy C, D

Klasa II, Dywizja 1, Grupy E, F, G

Klasa II, Dywizja 2, Grupy F, G

Klasa III

Normy: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Napięcie znamionowe: maks. 100 V AC, 50/60 Hz

Prąd znamionowy: maks. 1200A

Temperatura otoczenia: -60 ℃ do + 60 ℃

Wejście kablowe: standardowa wtyczka M□×1.5, patrz tabela specyfikacji

Kierunek wejścia:Na dole

Urządzenie do wprowadzania kabli: Opcjonalnie

Typ złącza ognioszczelnego: złącze cylindryczne, złącze gwintowane, złącze płaskie

Typ instalacji: montaż na ścianie (standard);Montaż na wsporniku (opcjonalnie)

• Dane techniczne

Wbudowane komponenty: Wyłącznik główny: wyłącznik nadprądowy (MCB) lub wyłącznik w obudowie kompaktowej (MCCB) (Uwaga: ochrona przed prądem upływowym włączona

żądanie)

Wyłącznik rozgałęźny: miniaturowy wyłącznik (MCB) lub wyłącznik kompaktowy (MCCB) (Uwaga: ochrona przed prądem upływowym na życzenie)

Kontrolka zacisku EX-D: czerwona, zielona, ​​żółta, niebieska

Przycisk EX-A: czerwony, zielony, żółty

Stycznik prądu przemiennego

Przekaźnik przeciążenia termicznego

Programista PLC

Miękki rozrusznik

Przełącznik sterujący EX-K

Amperomierz/woltomierz

• Przewodnik zamawiania

• Rysunki wymiarowe

• Specyfikacja

Kod	Maksymalna rozproszona moc (W)			Maksymalny prąd znamionowy	Wymiar zewnętrzny			Wymiar wewnętrzny			Wymiary montażowe
	T4 / T130 ℃	T5 / T95 ℃	T6 / T80 ℃		A	B	C	a	b	c	d	mi	f
EX-PD61-A	200	120	80	63A	250	200	170	192	142	131	180	130	10
EX-PD61-B	200	120	80	63A	300	200	170	242	142	131	230	130	10
EX-PD61-C	240	140	100	100A	350	200	170	292	142	131	280	130	10
EX-PD61-D	350	200	130	200A	350	300	270	290	240	229	280	230	12
EX-PD61-E	500	280	160	320A	450	350	280	378	278	233	365	265	12
EX-PD61-F	620	350	200	500A	560	450	280	488	328	225	475	315	14
EX-PD61-G	700	400	250	1000A	720	560	350	640	480	285	620	460	14
EX-PD61-H	800	500	350	1000A	980	720	375	880	620	290	820	560	18

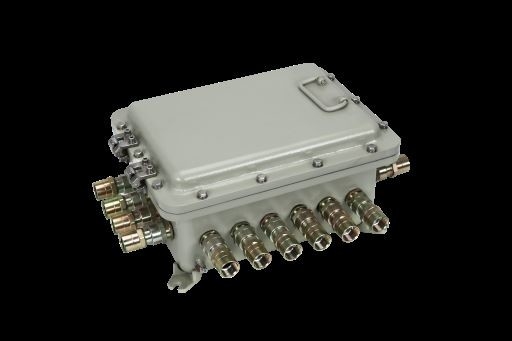

• EX-PD61 Sprzęt dystrybucyjny do użytku w skrzynce zaciskowej

Nadaje się do skrzynki zaciskowej systemu dystrybucji.

Uwaga: 1. Zaciski okablowania skrzynki zaciskowej EX-PD61 mają różne sposoby aranżacji.

2. Można go dostosować do wymagań klienta i zawsze spełnia ograniczenia certyfikatu.Maksymalna liczba zacisków oraz maksymalna liczba otworów z boku spełniają wymagania dotyczące rozpraszania mocy i wytrzymałości mechanicznej obudowy.

3. Ta tabela ma jedynie charakter poglądowy.

1).Proszę określić kierunek i rozmiar każdego wejścia kablowego.

2).Wejście kablowe jest opcjonalne i zalecane jest EX-QM-B(Ex d) lub EX-QM-C(Ex d).

• IIIIustracja sprzętu dystrybucyjnego EX-PD61 do użytku w skrzynce zaciskowej

Powierzchnia przekroju kabla (mm)²	Tabela dla maksymalnej liczby zamontowanych zacisków
	Numer typu obudowy (Uwaga: Numer typu obudowy odpowiada rozmiarowi. Na przykład: A oznacza obudowę 200x250)
	A	B	C	D	mi	F	G	H
2.5(a)	20	28	36	72	100	140	270	264	396
4b	18	25	32	64	90	130	240	248	372
6(c)	15	21	28	56	80	100	210	200	300
10(d)	12	18	24	24	60	80	165	160	240
16 lit.	9	15	20	20	25	70	135	136	204
35(f)	-	5	5	10	15	24	64	90	135
70(g)	-	-	-	5	10	18	25	72	-
120(godz.)	-	-	-	-	5	5	12	42	-
185(i)	-	-	-	-	-	5	10	-	-
240(j)	-	_	-	-	-	5	5	-	-
300(k)	-	-	-	-	-	5	5	-	-
Rozmieszczenie terminali (liczba rzędów terminali)	1	1	1	2	2	2	2	2	3

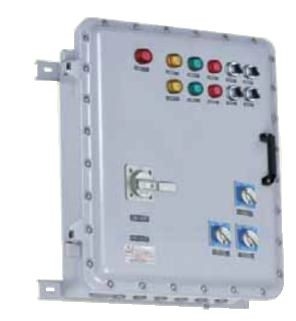

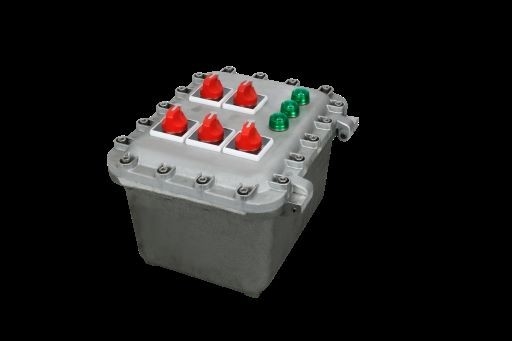

• EX-PD61 Sprzęt dystrybucyjny do użytku w skrzynce kontrolnej

Nadaje się do systemu dystrybucji jednostki sterującej

Uwaga: 1. Przyciski EX-A, wskaźniki EX-D, przełączniki sterujące EX-K, amperomierze EX-BA i woltomierze EX-AV itp. są zawarte w skrzynkach sterujących EX-PD61.

2. Skrzynka kontrolna może być używana do włączania i wyłączania obwodu, a także do zdalnego sterowania lub lokalnego sterowania strat, stop, korotacji i odwracania silnika, gdy jest wyposażony w amperomierz, może również monitorować pracę silnika i stan obwodu.

3. Można go dostosować zgodnie z wymaganiami klienta i jest zgodny z ograniczeniami użytkowania certyfikatu zgodności.Liczba elementów okładki i max.liczba otworów z boku może spełniać wymagania dotyczące rozpraszanej mocy i wytrzymałości mechanicznej obudowy.

• Przykładowy schemat użycia skrzynki kontrolnej

• EX-PD61 Sprzęt dystrybucyjny do użytku w skrzynce rozdzielczej

Nadaje się do jednostki napędowej systemu dystrybucji

Uwaga: 1.MCB (wyłącznik miniaturowy) lub MCCB (wyłącznik w obudowie), przekaźnik termiczny stycznika prądu przemiennego, programator PLC, softstarter, przyciski EX-A. Wskaźnik EX-D, przełączniki sterujące EX-K, EX-BA amperomierze i woltomierze EX-AV itp. są zawarte w pudełku.

2. Skrzynka sterownicza może być wykorzystywana do dystrybucji mocy lub włączania i wyłączania obwodu, a także do sterowania rozruchem, zatrzymaniem, korotacją i odwróceniem silnika oraz zapewnia kompleksową ochronę silnika.Można go skonfigurować do sterowania w dwóch lokalizacjach lub w wielu lokalizacjach.

3. Można go dostosować zgodnie z wymaganiami klienta i jest zgodny z ograniczeniami użytkowania certyfikatu zgodności.Ilość elementów okładki i max.liczba otworów z boku może spełniać wymagania dotyczące rozpraszanej i osłoniętej wytrzymałości mechanicznej.

• Przykładowy schemat użycia skrzynki rozdzielczej

• Cechy

Aluminium bez miedzi, powierzchnia spryskana tworzywem sztucznym.

Obudowa ognioszczelna typu Ex d.

Stopień ochrony: IP66-IP67.

• Aplikacja

• Dane techniczne

Oznaczenie ATEX: II2 G Ex db IIB+H2 T6/T5 Gb

II2 D Ex tb IIIC T80ºC/95ºC Db IP66

Oznaczenie IECEx:Ex db B+H₂ T6/T5 Gb

Ex tb ⅢC T80℃/T95℃ Db IP66

Oznaczenie UL1203: Klasa I, Dział 1, Grupy C, D

Klasa I, Dział 2, Grupy C, D

Klasa II, Dywizja 1, Grupy E, F, G

Klasa II, Dywizja 2, Grupy F, G

Klasa III

Normy: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Napięcie znamionowe: maks.800 V

Prąd znamionowy: Przekrój kabla (mm²)2,5 4 6 10 16 35 70 240

Prąd znamionowy (A) 24 32 41 57 76 125 192 400

Temperatura otoczenia: -60 ℃ do + 60 ℃

Rodzaj złącza ognioszczelnego: złącze płaskie

• Przewodnik zamawiania

• Specyfikacja wejścia kablowego

	A,B,C,D oznacza kierunek przepustów kablowych
	Maksymalna liczba wejść kablowych
Typ obudowy	A		B		C		D		mi		F		G
Wymiar	A/B	PŁYTA CD	A/B	PŁYTA CD	A/B	PŁYTA CD	A/B	PŁYTA CD	A/B	PŁYTA CD	A/B	PŁYTA CD	A/B	PŁYTA CD
M20*1,5	5	8	5	10	5	12	16	20	22	30	24	40	45	65
M25 * 1,5	5	7	5	9	5	10	12	15	15	20	18	27	30	44
M32*1,5	2	3	2	4	2	6	9	12	12	16	14	21	25	36
M40 * 1,5	2	2	2	3	2	4	5	6	6	9	8	12	15	21
M50*1,5	1	2	1	3	1	3	4	5	5	7	5	9	12	12
M63*1,5	1	2	1	2	1	3	2	3	3	5	4	7	7	10
Uwaga: 1. Brak wejścia kablowego w przypadku standardowej konstrukcji.Przepusty kablowe powinny być wywiercone przez użytkownika.2. Brak urządzenia do wprowadzania kabli.

• IIIIustracja sprzętu dystrybucyjnego EX-PD61 do użytku w skrzynce zaciskowej

Powierzchnia przekroju kabla (mm)²	Tabela dla maksymalnej liczby zamontowanych zacisków
	Numer typu obudowy (Uwaga: Numer typu obudowy odpowiada rozmiarowi. Na przykład: A oznacza obudowę 200x250)
	A	B	C	D	mi	F	G	H
2.5(a)	20	28	36	72	100	140	270	270
4b	18	25	32	64	90	130	240	240
6(c)	15	21	28	56	80	100	210	210
10(d)	12	18	24	24	60	80	165	165
16 lit.	9	15	20	20	25	70	135	135
35(f)	-	5	5	10	15	24	64	64
70(g)	-	-	-	5	10	18	25	25
120(godz.)	-	-	-	-	5	5	12	12
185(i)	-	-	-	-	-	5	10	10
240(j)	-	_	-	-	-	5	5	5
300(k)	-	-	-	-	-	5	5	5
Rozmieszczenie terminali (liczba rzędów terminali)	1	1	1	2	2	2	2	2

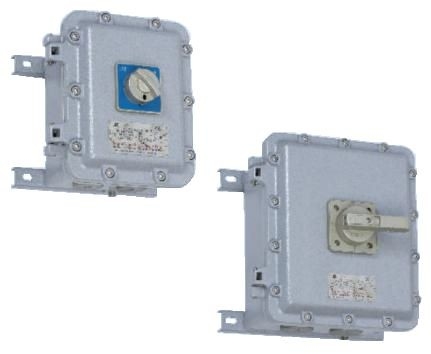

• Cechy

Aluminium bez miedzi, stal nierdzewna.

Powierzchnia spryskana plastikiem.

Urządzenie zabezpieczające przed prądem upływowym jest opcjonalne.

Stopień ochrony: IP66-IP67.

• Aplikacja

• Dane techniczne

Oznaczenie ATEX: Ⅱ 2 G Ex d ⅡB T6 Gb

Ⅱ 2 D Ex tb ⅢC T80 ℃ Db IP66

Oznaczenie IECEx: Ex db B+H₂ T6 Gb

Ex tb (C T80 ℃ Db IP66)

Oznaczenie UL1203: Klasa I, Dział 1, Grupy C, D

Klasa I, Dział 2, Grupy C, D

Klasa II, Dywizja 1, Grupy E, F, G

Klasa II, Dywizja 2, Grupy F, G

Klasa III

Normy: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Napięcie znamionowe: maks. 690 V AC, 50/60 Hz

Prąd znamionowy: Max.100A

Prąd gałęzi: 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A

Temperatura otoczenia: -60 ℃ do + 55 ℃

Stopień ochrony: IP66, IP67

Wejście kablowe: standardowa wtyczka M□×1,5 (patrz tabela wyboru)

Kierunek wejścia: Dół (wejście i wyjście)

Urządzenie do wprowadzania kabli: opcjonalne

Typ złącza ognioszczelnego: złącze cylindryczne, złącze gwintowane, złącze płaskie.

Typ instalacji: montaż na ścianie (standard);Montaż na wsporniku (opcjonalnie)

Wbudowane komponenty:

Wyłącznik główny: miniaturowy wyłącznik (MCB) lub przerwa w obudowie formowanej (Uwaga: ochrona przed prądem upływowym)na prośbę)                 Wyłącznik rozgałęźny: wyłącznik miniaturowy (MCB) lub wyłącznik kompaktowy (MCCB) (Uwaga: uziemienieochrona przed wyciekiem na życzenie)

Wskaźnik terminala: czerwony, zielony, żółty

• Przewodnik zamawiania

• Schemat elektryczny

• Tabela doboru puszek rozdzielczych oświetlenia EX-PD61-ZM

Kod	Opis					Wejścia kablowe
	Wyłącznik główny	Numer oddziału	Przełącznik oddziału	Prąd oddziału	Numer wskaźnika
EX-PD61-ZM-/4□/K/□	Prąd MCB lub MCCB maks. 100A	4	Wyłącznik nadprądowy 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A Na zamówienie	3	1*M32*1,5+4*M25*1,5
EX-PD61-ZM-/6□/K/□		6			3	1 * M40 * 1,5 + 6 * M25 * 1,5
EX-PD61-ZM-/8□/K/□		8			3	1 * M40 * 1,5 + 8 * M25 * 1,5
EX-PD61-ZM-/10□/K/□		10			3	1*M40*1,5+10*M25*1,5
EX-PD61-ZM-/12□/K/□		12			3	1 * M40 * 1,5 + 12 * M25 * 1,5
EX-PD61-ZM-4/□	_	4	Wyłącznik nadprądowy 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A Na zamówienie	3	1*M32*1,5+4*M25*1,5
EX-PD61-ZM-6/□		6			3	1 * M40 * 1,5 + 6 * M25 * 1,5
EX-PD61-ZM-8/□		8			3	1 * M40 * 1,5 + 8 * M25 * 1,5
EX-PD61-ZM-10/□		10			3	1*M40*1,5+10*M25*1,5
EX-PD61-ZM-12/□		12			3	1 * M40 * 1,5 + 12 * M25 * 1,5

• Instrukcja oderowania:

1. Prosimy o podanie ilości i wielkości wpustów kablowych oraz powierzchni montażowej obudowy.

2. Użytkownik udostępnia schemat elektryczny.Jeśli potrzebujesz kontrolera światła, stycznika prądu przemiennego lub sterowania przekaźnikiem termicznym, określ.

3. Przy zamówieniu proszę podać specjalne wymagania.

Rysunki wymiarowe

EX-PD61-ZM-/4□/K/□

EX-PD61-ZM-/6□/K/□

EX-PD61-ZM-/8□/K/□

EX-PD61-ZM-/10□/K/□

EX-PD61-ZM-/12□/K/□

• Cechy

Aluminium bez miedzi, stal nierdzewna.

Powierzchnia spryskana plastikiem.

Urządzenie zabezpieczające przed prądem upływowym jest opcjonalne.

Stopień ochrony: IP66-IP67.

• Aplikacja

• Dane techniczne

Oznaczenie ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Oznaczenie IECEx: Ex db Ⅱ B+H₂ T6 Gb

Ex tb (C T80 ℃ Db IP66)

Oznaczenie UL1203: Klasa I, Dział 1, Grupy C, D

Klasa I, Dział 2, Grupy C, D

Klasa II, Dywizja 1, Grupy E, F, G

Klasa II, Dywizja 2, Grupy F, G

Klasa III

Normy: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Napięcie znamionowe: maks. 690 V AC, 50/60 Hz

Prąd gałęzi: 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 250A, 320A, 400A

Temperatura otoczenia: -60 ℃ do + 55 ℃

Stopień ochrony: IP66,IP67

Wejście kablowe: standardowa wtyczka M□× 1,5 (patrz tabela wyboru)

Kierunek wejścia: Dół (wejście i wyjście)

Urządzenie do wprowadzania kabli: opcjonalne

Typ złącza ognioszczelnego: montaż ścienny (standard);Montaż na wsporniku (opcjonalnie)

Wbudowane komponenty: Wyłącznik główny: wyłącznik nadprądowy (MCB) lub wyłącznik kompaktowy (MCCB)

(Uwaga: ochrona przed prądem upływowym na życzenie)

Przełącznik rozgałęźny: wyłącznik miniaturowy (MCB) lub wyłącznik kompaktowy (MCCB)

(Uwaga: ochrona przed prądem upływowym na życzenie)

Terminal

Wskaźnik: czerwony, zielony, żółty

• Przewodnik zamawiania

• Tabela doboru rozdzielnic EX-PD61-ZM

Kod	Opis					Wejścia kablowe
	Wyłącznik główny	Numer oddziału	Przełącznik oddziału	Prąd oddziału	Numer wskaźnika
EX-PD61-DL-/4□/K/□	Prąd MCB lub MCCB maks. 100A	4	MCB lub MCCB 3P	1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A Na zamówienie	3	1*M50(M63,M75,M90)*1,5 4*M25(M32,M40,M50,M63)*1,5
EX-PD61-DL-/6□/K/□		6			3	1*M50(M63,M75,M90)*1,5 6*M25(M32,M40,M50,M63)*1,5
EX-PD61-DL-/8□/K/□		8			3	1*M50(M63,M75,M90)*1,5 8*M25(M32,M40,M50,M63)*1,5
EX-PD61-DL-/10□/K/□		10			3	1*M50(M63,M75,M90)*1,5 10*M25(M32,M40,M50,M63)*1,5
EX-PD61-DL-/12□/K/□		12			3	1*M50(M63,M75,M90)*1,5 12*M25(M32,M40,M50,M63)*1,5
EX-PD61-DL-4/□	_	4	MCB lub MCCB 3P	1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A Na zamówienie	3	1*M40*1,5+4*M25*1,5
EX-PD61-DL-6/□		6			3	1 * M40 * 1,5 + 6 * M25 * 1,5
EX-PD61-DL-8/□		8			3	1 * M40 * 1,5 + 8 * M25 * 1,5
EX-PD61-DL-10/□		10			3	1*M40*1,5+10*M25*1,5
EX-PD61-DL-12/□		12			3	1 * M40 * 1,5 + 12 * M25 * 1,5

Instrukcja zamówienia: 1. Prosimy o podanie ilości i wielkości wpustów kablowych oraz powierzchni montażowej obudowy.

2. Użytkownik udostępnia schemat elektryczny.Jeśli potrzebujesz kontrolera światła, stycznika prądu przemiennego lub sterowania przekaźnikiem termicznym, określ.

3. Przy zamówieniu proszę podać specjalne wymagania

• Cechy

Aluminium bez miedzi, stal nierdzewna.

Powierzchnia spryskana plastikiem.

Urządzenie zabezpieczające przed prądem upływowym jest opcjonalne.

Stopień ochrony: IP66-IP67.

• Aplikacja

• Dane techniczne

Oznaczenie ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Oznaczenie IECEx: Ex db Ⅱ B+H₂ T6 Gb

Ex tb (C T80 ℃ Db IP66)

Oznaczenie UL1203: Klasa I, Dział 1, Grupy C, D

Klasa I, Dział 2, Grupy C, D

Klasa II, Dywizja 1, Grupy E, F, G

Klasa II, Dywizja 2, Grupy F, G

Klasa III

Normy: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Napięcie znamionowe: maks. 415 V AC

Prąd znamionowy: 10A

Temperatura otoczenia: -60 ℃ do + 60 ℃

Stopień ochrony: IP66,IP67

Wejście kablowe: standardowa wtyczka M□× 1,5 (patrz tabela wyboru)

Kierunek wejścia: dół

Urządzenie do wprowadzania kabli:Standardowy M□× 1,5 plusag ( See ton SEleccja Tabl )

Rodzaj złącza ognioszczelnego: złącze cylindryczne, złącze gwintowane, złącze płaskie.

Wbudowane komponenty: przycisk EX-A, wskaźnik EX-D, przełącznik sterujący EX-K, przeciwwybuchowy amperomierz/woltomierz

Typ instalacji: Montaż ścienny

Wskaźnik: czerwony, zielony, żółty

• Przewodnik zamawiania

• Tabela doboru stacji sterujących EX-PD61-ZC

• Cechy

Aluminium bez miedzi, stal nierdzewna.

Powierzchnia spryskana plastikiem.

Urządzenie zabezpieczające przed prądem upływowym jest opcjonalne.

Stopień ochrony: IP66-IP67.

• Aplikacja

• Dane techniczne

Oznaczenie ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Oznaczenie IECEx: Ex db Ⅱ B+H₂ T6 Gb

Ex tb (C T80 ℃ Db IP66)

Oznaczenie UL1203: Klasa I, Dział 1, Grupy C, D

Klasa I, Dział 2, Grupy C, D

Klasa II, Dywizja 1, Grupy E, F, G

Klasa II, Dywizja 2, Grupy F, G

Klasa III

Normy: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Rodzaj złącza ognioszczelnego: złącze cylindryczne, złącze płaskie.

• Przewodnik zamawiania

• Rysunek wymiarowy

EX-PD61-LK-63/□/□/□

EX-PD61-LK-160/□/□/□

EX-PD61-LK-250/□/□/□

• Cechy

Aluminium bez miedzi, stal nierdzewna.

Powierzchnia spryskana plastikiem.

Urządzenie zabezpieczające przed prądem upływowym jest opcjonalne.

Stopień ochrony: IP66-IP67.

• Aplikacja

• Dane techniczne

Oznaczenie ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Oznaczenie IECEx: Ex db Ⅱ B+H₂ T6 Gb

Ex tb (C T80 ℃ Db IP66)

Oznaczenie UL1203: Klasa I, Dział 1, Grupy C, D

Klasa I, Dział 2, Grupy C, D

Klasa II, Dywizja 1, Grupy E, F, G

Klasa II, Dywizja 2, Grupy F, G

Klasa III

Normy: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Napięcie znamionowe: 380/400V AC, 50/60Hz

Prąd znamionowy: 10A

Temperatura otoczenia: T6/T80 ℃ dla Tamb: -60 ℃ do + 50 ℃;

T5/T95℃ dla Tamb: -60℃ do +60℃

Wejście kablowe: standardowa wtyczka M□× 1,5 (patrz tabela wyboru)

Kierunek wejścia: Dół (wejście i wyjście)

Urządzenie do wprowadzania kabli: opcjonalne

Rodzaj złącza ognioszczelnego: złącze cylindryczne, złącze gwintowane, złącze płaskie.

Wbudowane komponenty: wyłącznik nadprądowy (MCB) lub wyłącznik kompaktowy (MCCB)

Stycznik AC, przekaźnik termiczny, wskaźnik, przycisk

• Przewodnik zamawiania

• Tabela wyboru

Bezpośredni start
Model	Kontroluj moc silnika (kw)	Prąd znamionowy wyłącznika (A)	Regulowany zakres nastawy prądu przekaźnika termicznego(A)	Prąd znamionowy stycznika (A)	Rozmiar wejścia kabla
EX-PD61 QD-4/16/7~10	4	16	7~10,le=8,5	9	2 * M25 * 1,5
EX-PD61 QD-5.5/20/9~13	5,5	20	9~13,le=11	12	2 * M25 * 1,5
EX-PD61 DQ-7,5/25/12~18	7,5	25	12~18,le=16	18	2*M32*1,5
EX-PD61 QD-11/32/16~24	11	32	16~24,le=23	25	2*M32*1,5
EX-PD61 QD-15/40/23~32	15	40	23~32,le=30	32	2*M32*1,5
EX-PD61 QD-18.5/50/30~38	18,5	50	30~38,le=36	40	2 * M40 * 1,5
EX-PD61 QD-22/63/37~50	22	63	37~50,le=46	50	2 * M40 * 1,5



Start do przodu i do tyłu
Model	Kontroluj moc silnika (kw)	Prąd znamionowy wyłącznika (A)	Regulowany zakres nastawy prądu przekaźnika termicznego(A)	Prąd znamionowy stycznika (A)	Rozmiar wejścia kabla
EX-PD61 QD-4/16/7~10 N	4	16	7~10,le=8,5	9	2 * M25 * 1,5
EX-PD61 QD-5.5/20/9~13 N	5,5	20	9~13,le=11	12	2 * M25 * 1,5
EX-PD61 DQ-7,5/25/12~18 N	7,5	25	12~18,le=16	18	2*M32*1,5
EX-PD61 QD-11/32/16~24 N	11	32	16~24,le=23	25	2*M32*1,5
EX-PD61 QD-15/40/23~32 N	15	40	23~32,le=30	32	2*M32*1,5
EX-PD61 QD-18.5/50/30~38 N	18,5	50	30~38,le=36	40	2 * M40 * 1,5
EX-PD61 QD-22/63/37~50 N	22	63	37~50,le=46	50	2 * M40 * 1,5



• Kontrola jakości:

Q1.Jak wysyłasz towary i ile czasu zajmuje dotarcie?

O: Wysyłka przez DHL, UPS, FedEx lub TNT.Dotarcie na miejsce zajmuje 3-5 dni.Wysyłka lotnicza i morska również opcjonalna.

Q2.Czy mogę zamówić próbkę światła ledowego?

Odp .: Tak, zapraszamy na przykładowe zamówienie do przetestowania i sprawdzenia jakości.Dopuszczalne są próbki mieszane
