Szczegóły Produktu:
|
| Temperatura barwowa (CCT): | czysta biel, zimna biel, ciepła biel; | Temperatura pracy (℃): | -60 - 60 |
|---|---|---|---|
| Rodzaj: | Skrzynka przyłączeniowa | Nazwa: | Skrzynka przyłączeniowa przeciwwybuchowa |
| Poziom ochrony: | IP66 | Materiał: | Stal nierdzewna |
| High Light: | Puszka przyłączeniowa przeciwwybuchowa IP66 ze stali nierdzewnej,puszka przyłączeniowa przeciwwybuchowa UL,puszka przyłączeniowa ognioodporna ATEX |
||

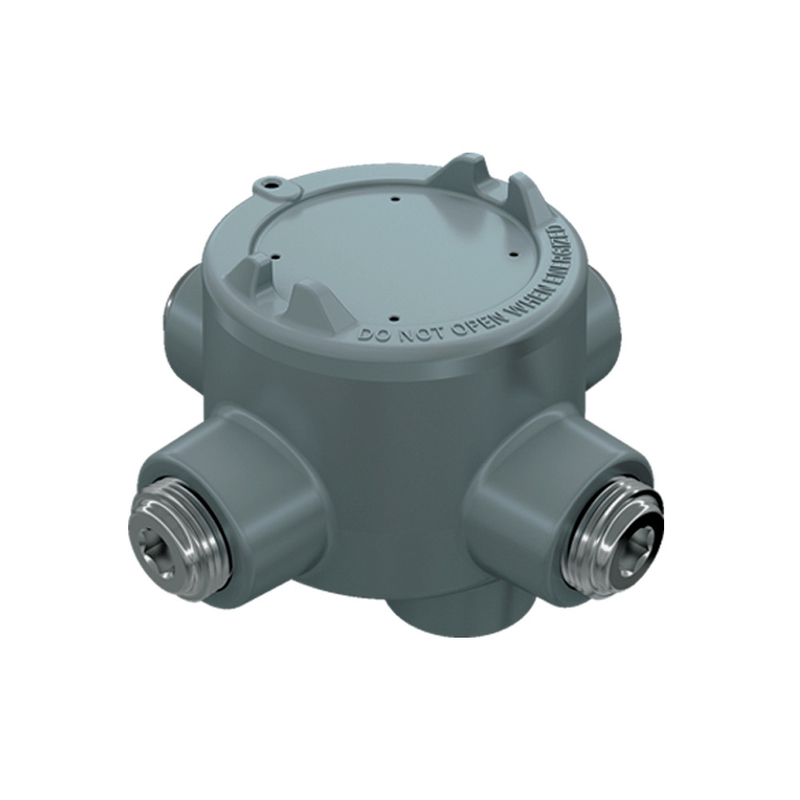

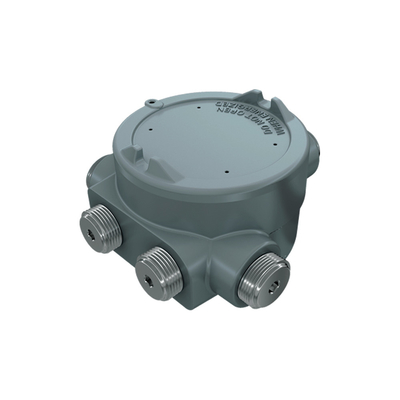

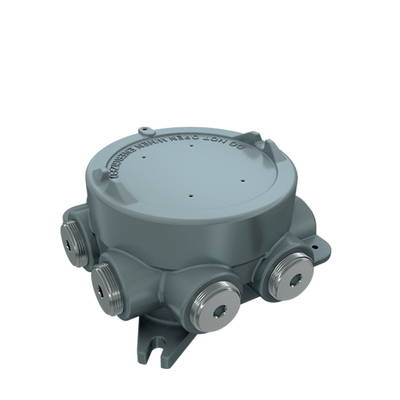

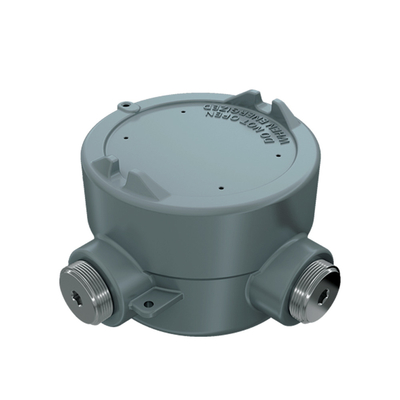

Przeciwwybuchowa wodoodporna cena Elektryczna skrzynka przyłączeniowa Certyfikat HD51 Series-UL
Puszki połączeniowe serii EX-HD51-XXX przeznaczone są do stosowania w atmosferach wybuchowych.
Do okablowania ogólnego w miejscach niebezpiecznych.
Obudowa aluminiowa bez miedzi.
Obudowa ognioszczelna typu Ex d.
Dostępne cztery rodzaje obudów.
Stopień ochrony to IP66.
Certyfikacja IECEx Dla puszki przyłączeniowej serii EX-HD51-A1, A2A, A2B, A3,A4, A5, B3, B3A, C4A, C4B, C6, C8, KB1:
Ex db IIC T6/T5 Gb (z wyjątkiem EX-HD51-KB1/*), Ex db IIB+H2 T6/T5 Gb (EX-HD51-KB1/*), Ex tb IIIC T80℃/T95℃ Db
Certyfikat ATEX Dla puszki przyłączeniowej serii EX-HD51-A1, A2A, A2B, A3,A4, A5, B3, B3A, C4A, C4B, C6, C8, KB1:
II2 GD Ex db IIC T6/T5 Gb (z wyjątkiem EX-HD51-KB1/*) Ex db IIB+H2 T6/T5 Gb (EX-HD51-KB1/*) Ex tb IIIC T80°C/T95°C Db
Napięcie znamionowe: maks.800VAC
Prąd znamionowy: 24A, 27A, 32A, 41A
Temperatura otoczenia: -60 ℃ do + 55 ℃ (-76 ℉ do + 131 ℉)
Typ złącza ognioszczelnego: Typ A, B, C: Złącza gwintowane Typ KB1: Złącza kołnierzowe i gwintowane
Napięcie znamionowe skrzynki przyłączeniowej wynosi 800Vac.W końcowej instalacji ilości wejść kablowych i informacje o zaciskach powinny być zgodne z poniższą tabelą:
| Model | Specyfikacja terminala | Liczba bloków końcowych | Specyfikacja wejścia kablowego | Ilość wejścia kabla |
| EX-HD51-A | 2,5mm²/24A | Maks.5 | 1/2NPT/M20*1,5 | Maks.5 |
| 2,5mm²/24A, 4mm²/32A | 3/4NPT/M25*1,5 |
| Model | Specyfikacja terminala | Liczba bloków końcowych | Specyfikacja wejścia kablowego | Ilość wejścia kabla |
| EX-HD51-B | 2,5mm²/24A | Maks.5 | 1/2NPT/M20*1,5 | Maks.5 |
| 2,5mm²/24A, 4mm²/32A | 3/4NPT/M25*1,5 |
| Model | Specyfikacja terminala | Liczba bloków końcowych | Specyfikacja wejścia kablowego | Ilość wejścia kabla |
| EX-HD51-B | 2,5mm²/24A | Maks.12 | 1/2NPT/M20*1,5 | Maks.8 |
| 2,5mm²/24A | Maks.12 | 3/4NPT/M25*1,5 | ||
| 4mm²/32A | Maks.10 | 3/4NPT/M25*1,5 | ||
| 6mm²/41A | Maks.8 | 1NPT/M32*1,5 |
| Model | Specyfikacja terminala | Liczba bloków końcowych | Specyfikacja wejścia kablowego | Ilość wejścia kabla |
| EX-HD51-D5 | 2,5mm²/24A | Maks.5 | 1/2NPT/M20*1,5 | Maks.5 |
| 2,5mm²/24A 4mm²/32A | 3/4NPT/M25*1,5 |
| Model | Specyfikacja terminala | Liczba bloków końcowych | Specyfikacja wejścia kablowego | Ilość wejścia kabla |
| EX-HD51-D4 | 2,5mm²/24A | Maks.5 | 1/2NPT/M20*1,5 | Maks.4 |
| 2,5mm²/24A 4mm²/32A | 3/4NPT/M25*1,5 |
| Model | Specyfikacja terminala | Liczba bloków końcowych | Specyfikacja wejścia kablowego | Ilość wejścia kabla |
| EX-HD51-E5 | 2,5mm²/24A | Maks.12 | 1/2NPT/M20*1,5 | Maks.5 |
| 2,5mm²/24A 4mm²/32A | Maks.12 | 3/4NPT/M25*1,5 | ||
| 4mm²/32A | Maks. 10 | 1NPT/M32*1,5 | ||
| 4mm²/32A 6mm²/41A | Maks. 10 | 1 1/4NPT/M40*1,5 |
| Model | Specyfikacja końcowa | Liczba bloków zaciskowych | Specyfikacja wejścia kablowego. | Kwota wejścia kablowego |
| EX-HD51-E4 | 2,5mm²/24A | Maks. 12 | 1/2NPT/M20*1,5 | Maks.4 |
| 2,5 mm²/24 A 4 mm²/32 A | Maks. 12 | 3/4NPT/M25*1,5 | ||
| 4mm²/32A | Maks. 10 | 1NPT/M32*1,5 | ||
| 4mm²/32A 6mm²/41A | Maks. 10 | 1 1/4NPT/M40*1,5 |
| Model | Specyfikacja końcowa | Liczba bloków zaciskowych | Specyfikacja wejścia kablowego. | Kwota wejścia kablowego |
| EX-HD51-F5 | 2,5mm²/24A | Maks. 12 | 1/2NPT/M20*1,5 | Maks. 5 |
| 2,5 mm²/24 A 4 mm²/32 A | 3/4NPT/M25*1,5 | |||
| 4mm²/32A | Maks. 10 | 1NPT/M32*1,5 | ||
| 4mm²/32A 6mm²/41A | 1 1/4NPT/M40*1,5 | |||
| 6mm²/41A | Maks.9 | 1 1/2NPT/M50*1,5 | ||
| 6mm²/41A | 2 NPT/M63*1,5 |
| Model | Specyfikacja końcowa | Liczba bloków zaciskowych | Specyfikacja wejścia kablowego. | Kwota wejścia kablowego |
| EX-HD51-F4 | 2,5mm²/24A | Maks. 12 | 1/2NPT/M20*1,5 | Maks.4 |
| 2,5 mm²/24 A 4 mm²/32 A | 3/4NPT/M25*1,5 | |||
| 4mm²/32A | Maks. 10 | 1NPT/M32*1,5 | ||
| 4mm²/32A 6mm²/41A | 1 1/4NPT/M40*1,5 | |||
| 6mm²/41A | Maks.9 | 1 1/2NPT/M50*1,5 | ||
| 6mm²/41A | 2 NPT/M63*1,5 |
| Model | Specyfikacja końcowa | Liczba bloków zaciskowych | Specyfikacja wejścia kablowego. | Kwota wejścia kablowego |
| EX-HD51-KYD | 2,5mm²/24A | Maks.4 | 1/2NPT/M20*1,5 | Maks.4 |
| 2,5mm²/24A 4mm²/27A | 3/4NPT/M25*1,5 |
| Model | Specyfikacja końcowa | Liczba bloków zaciskowych | Specyfikacja wejścia kablowego. | Kwota wejścia kablowego |
| EX-HD51-KB1 | 2,5mm²/24A | Maks.4 | 1/2NPT/M20*1,5 | Maks. 5 |
| 2,5mm²/24A 4mm²/27A | 3/4NPT/M25*1,5 |
