Szczegóły Produktu:
|
| Materiał: | Materiał ABS lub stal nierdzewna | Klasa IP: | IP65 |
|---|---|---|---|
| Aplikacja: | Sprzęt elektroniczny do użytku na zewnątrz/w pomieszczeniach | Gwarancja: | 5 lat |
| Czas pracy (godzina): | 50000,100000 | Rodzaj: | Skrzynka przyłączeniowa |
| High Light: | Pudełko przeciwwybuchowe ABS,pudełko przeciwwybuchowe IP65,pudełko j przeciwwybuchowe ATEX |
||

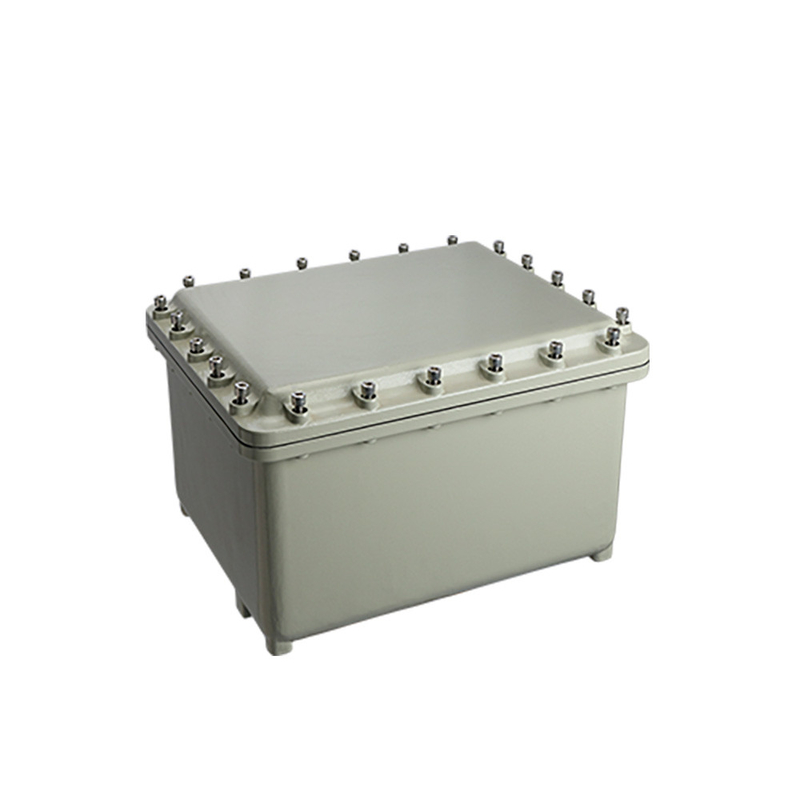

Dostosowana skrzynka przyłączeniowa Specjalna skrzynka przyłączeniowa Przeciwwybuchowa skrzynka przyłączeniowa serii EJB-19
Certyfikaty ATEX i IECEx do użytku w strefach niebezpiecznych.
Korpus i pokrywa są wykonane z aluminium i stopu lekkiego bez miedzi do zastosowań morskich.
Wewnętrzne płyty montażowe wykonane są ze stali ocynkowanej ogniowo lub stali nierdzewnej.
Śruby dokręcające ze stali nierdzewnej ognioodporne.
Zawiasy ze stali nierdzewnej na dłuższym boku.
Powierzchniowe elektrostatyczne natryskiwanie proszkowe.
Uszczelka z gumy silikonowej na pokrywie
Do bezpiecznego stosowania w Strefach 1 i 2 potencjalnie wybuchowych gazów oraz Strefach 21 i 22 w atmosferze pyłu.
Oznaczenie ATEX
II 2G Ex db IIB Gb
II 2D Ex tb IIIC Db
Oznaczenie IECEx
Ex db IIB Gb
Ex tb IIIC Db
Normy UL
Klasa I, Dywizja 1, Grupy C, D
Klasa I, Dywizja 2, Grupy C, D
Klasa II, Dział 1, Grupy E, F, G
Klasa II, Dywizja 2, Grupy F, G
Klasa III
EN IEC 60079-0, EN IEC 60079-1, EN IEC 60079-31
Temperatura otoczenia
-60℃ do +60℃
EJB-A;EJB: puszka przyłączeniowa przeciwwybuchowa;Odp.: kod kształtu,
Tabela 1
| Typ obudowy | Kod wymiaru (mm) | |||||||
| A | B | C | D | mi | F | G | H | |
| EJB-I | 350 | 300 | 200 | 164 | 290 | 240 | 220 | 270 |
| EJB II | 450 | 350 | 210 | 159 | 378 | 278 | 255 | 355 |
| EJB III | 560 | 450 | 280 | 223 | 488 | 378 | 360 | 470 |
Uwaga: wymiar w nawiasie służy wyłącznie jako odniesienie
Uwaga: Płaszczyzny A, B, C i D na rysunku wskazują kierunek wlotu.Maksymalna dopuszczalna liczba otworów dla gwintów o tej samej specyfikacji.Urządzenie wprowadzające jest wyposażone w gumową uszczelkę zapobiegającą poluzowaniu.
Tabela 2 (płaszczyzna C i D)
| Typ obudowy | Obszar wiercenia LB (mm) | Liczba dozwolonych wpisów dla rozmiaru | ||||||
| ½ NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½ NPT M50 | 2 NPT M63 | 2½NPT M75 | ||
| EJB-I | 240*110 | 15 | 10 | 8 | 6 | 3 | 2 | 2 |
| EJB II | 320*110 | 21 | 12 | 11 | 10 | 4 | 3 | 3 |
| EJB III | 320*110 | 21 | 12 | 11 | 10 | 4 | 3 |
3 |
Tabela 3 (płaszczyzna A i B)
| Typ obudowy | Obszar wiercenia LB (mm) | Liczba dozwolonych wpisów dla rozmiaru | ||||||
| ½ NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½ NPT M50 | 2 NPT M63 | 2½NPT M75 | ||
| EJB-I | 180*110 | 12 | 7 | 6 | 6 | 2 | 2 | 1 |
| EJB II | 220*115 | 15 | 8 | 8 | 6 | 3 | 2 | 2 |
| EJB III | 320*160 | 28 | 18 | 17 | 14 | 8 | 3 | 2 |
Tabela 4
| Rozmiar wpisu | Minimalny odstęp między wpisami mm (cale) | ||||||
| Metryka NPT | ½ NPT M20 | ¾NPT M25 | 1 NPT M32 | 1¼NPT M40 | 1½ NPT M50 | 2 NPT M63 | 2½NPT M75 |
| ½NPT M20*1,5 | 46 (1,81) | 49(1,93) | 52(2.05) | 59(2.32) | 61(2,40) | 76(2,99) | 86(3,39) |
| ¾NPT M25*1,5 | 52(2.05) | 55(2.17) | 64(2,52) | 69(2,72) | 79(3.11) | 89(3,50) | |
| 1 NPT M32*1,5 | 58(2.28) | 65(2,56) | 72(2,83) | 82(3.23) | 92(3,62) | ||
| 1¼NPT M40*1,5 | 72(2,83) | 79(3.11) | 89(3,50) | 99(3,90) | |||
| 1½ NPT M50*1,5 | 85(3,35) | 95(3,74) | 106(4.17) | ||||
| 2 NPT M63*1,5 | 105(4.13) | 115(4,53) | |||||
| 2½NPT M75*1,5 | 126(4,96) | ||||||
Tabela 5
| Nie. | ANSI/ASME B1.20.1 | ISO-965-1 i ISO 965-3 |
| 1 | ½ NPT | M20 |
| 2 | ¾ NPT | M25 |
| 3 | 1 NPT | M32 |
| 4 | 1¼ NPT | M40 |
| 5 | 1½ NPT | M50 |
| 6 | 2 NPT | M63 |
| 7 | 2½ NPT | M75 |
Uwaga: Minimalna liczba gwintów sprzęgających NPT wynosi 5. Kształt gwintu i stopnie pasowania muszą być zgodne z pośrednimi lub precyzyjnymi stopniami tolerancji określonymi w ISO 965-1 i ISO 965-3.Minimalna liczba zaangażowanych wątków to 8.
Tabela 6
| Tabela maksymalnej ilości możliwych wejść kablowych w obudowie | ||||||
| Numer rysunku | EJB-I | EJB II | EJB III | |||
| Metryka NPT | AB | płyta CD | AB | płyta CD | AB | płyta CD |
| ½NPT M20*1,5 | 16 | 20 | 18 | 27 | 18 | 26 |
| ¾NPT M25*1,5 | 9 | 12 | 12 | 18 | 15 | 21 |
| 1 NPT M32*1,5 | 9 | 12 | 11 | 15 | 14 | 18 |
| 1¼NPT M40*1,5 | 5 | 6 | 6 | 8 | 8 | 10 |
| 1½ NPT M50*1,5 | 4 | 6 | 5 | 7 | 6 | 6 |
| 2 NPT M63*1,5 | 2 | 3 | 3 | 4 | 3 | 4 |
| 2½NPT M75*1,5 | 1 | 2 | 2 | 2 | 2 | 3 |
Uwaga: Wielkość otworu skrzynki rozdzielczej jest określona w specyfikacji dławika kablowego.Wybór specyfikacji dławików kablowych powinien być dobrany zgodnie z zewnętrzną średnicą kabla i rzeczywistymi warunkami środowiska użytkowania.
Tabela 7
| Typ obudowy | Obszar wiercenia EF (mm) | Dozwolona maksymalna liczba operatorów |
| EJB-I | 230*180 | 12 |
| EJB II | 310*210 | 20 |
| EJB III | 420*310 | 35 |
Uwaga: Tabela rozstawów odniesienia odległości otworów
Notatka:
a.Rozmiar okna jest określony przez instrument wybrany przez klienta, temperatura graniczna okna wynosi od -60 ℃ do + 180 ℃.
b.Rozstawy pomiędzy dolną granicą okien a otworami gwintowanymi nie odnoszą się do tabeli rozstawów otworów.
c.Należy zapewnić odpowiednią długość i szerokość złącza ognioszczelnego oraz miejsce montażu.
Przeciwwybuchowa obróbka pokrywy i okienka obserwacyjnego jest zgodna z
EN IEC 60079-1 2014 Atmosfery wybuchowe – Część 1: ochrona urządzeń za pomocą obudów ognioszczelnych „d”.
Tabela 8
| Typ obudowy | A (mm) | B(mm) |
| EJB-I | 25 | 10 |
| EJB-II | 25 | 10 |
| EJB-III | 25 | 10 |
Tabela 9
| Rodzaj | Wydajność (Mpa) | Zastosowany moment obrotowy (Nm) |
| M6X 16-6g | ≥450Mpa | 18 |
| M8X 35-6g | 43 | |
| M10X 35-6g | 84 |
Tabela 10
| Stół grzewczy (całkowite ciepło rozpraszane przez komponenty) | |||
| Model | Maksymalna rozproszona moc (W) | ||
| T4 / T130 ℃ | T5 / T95 ℃ | T6 / T80 ℃ | |
| EJB-I | 350 | 200 | 130 |
| EJB-II | 500 | 280 | 160 |
| EJB-III | 652 | 350 | 200 |
Tabela 11
| Odpowiednia tabela liczby bloków zacisków | |||
| Numer rysunku | EJB-I | EJB-II | EJB-III |
| 2,5 mm² | 72 szt. | 100 sztuk | 140 szt. |
| 4mm² | 64 szt. | 86 szt. | 116 szt. |
| 6mm² | 50 sztuk | 66 szt. | 90 szt. |
| 10mm² | 24 szt. | 52 szt. | 72 szt. |
| 16mm² | 20 szt. | 25 szt. | 60 szt. |
| 35mm² | 10 SZTUK | 15 sztuk | 224 szt. |
| 95mm² | 5 szt. | 10 SZTUK | 18 SZTUK |
| 120mm² | - | 5 szt. | 5 szt. |
| 185mm² | - | - | 5 szt. |
| 240mm² | - | - | 5 szt. |
| 300mm² | - | - | 5 szt. |
